В стандартную комплектацию ленточнопильных станков входит пильный узел, корпус, приводной механизм, система загрузки и подачи заготовок, гидравлическая и электромеханическая система управления механизмами станка.
Состав пильного узла
Пильный узел включает раму, шкивы, направляющие, очистные щетки, систему охлаждения, защитные кожухи, натяжное устройство.
Материалы пильной рамы
С учетом конструкционных особенностей станка пильную раму изготавливают из стали или алюминиевых сплавов. Алюминиевый сплав используется для изготовления литой пильной рамы, сталь – для изготовления сварной.
Ребра жесткости
Чтобы компенсировать напряжение, возникающее в результате пиления, пильную раму оснащают ребрами жесткости. Их можно увидеть на двухколонном станке, где необходимо сократить количество деформаций и сохранить прямолинейное положение пильной рамы. За счет упрочнения конструкции рамы снижается шумовой и вибрационный порог.
Опора пильной рамы

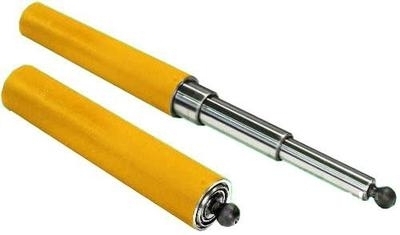

В качестве опоры пильной рамы выступают гидроцилиндры. Их количество на станках разной конструкции неодинаково. Консольный станок оснащается одним гидроцилиндром, который располагается с передней или задней стороны станка. У станков, имеющих портальную конструкцию, в качестве опоры для пильной рамы используются два гидроцилиндра. Гидроцилиндр обеспечивает перемещение пильной рамы при различных режимах подачи. Для опоры пильной рамы станков консольного типа применяются конические подшипники. Для перемещения пильной рамы на станках колонного типа используются шаровые опоры и блоки скольжения. Прямоугольные рейки служат направляющими скольжения, обеспечивая износостойкость колонн.
При работе с крупными заготовками возникает необходимость не только в мощном приводе пилы, но и в повышенной жесткости стоек и станины. Станки разных производителей имеют разные конструктивные решения.
Особенности консольных и колонных станков

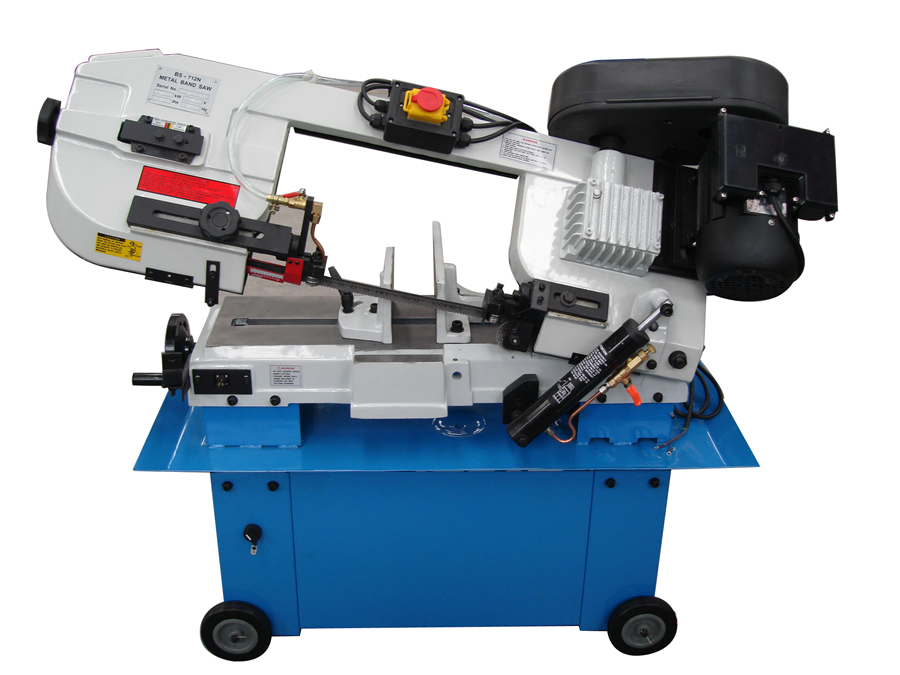

Консольные станки отличаются угловым положением пильной рамы, колонные – перпендикулярным. Консольная конструкция обеспечивает плавное врезание пилы в заготовку и отличается большей динамикой. С точки зрения производительности консольные станки – наилучший вариант. В связи с этим наблюдается тенденция к изменению конструкции пильного узла для создания наиболее комфортных условий угловой резки металла.
Показатель жесткости пильного узла влияет на устойчивость ленточных пил и на качество обработки.
Предложение компании «МП Сервис»
Компания «МП Сервис» поставляет металлообрабатывающее оборудование на предприятия страны и области.

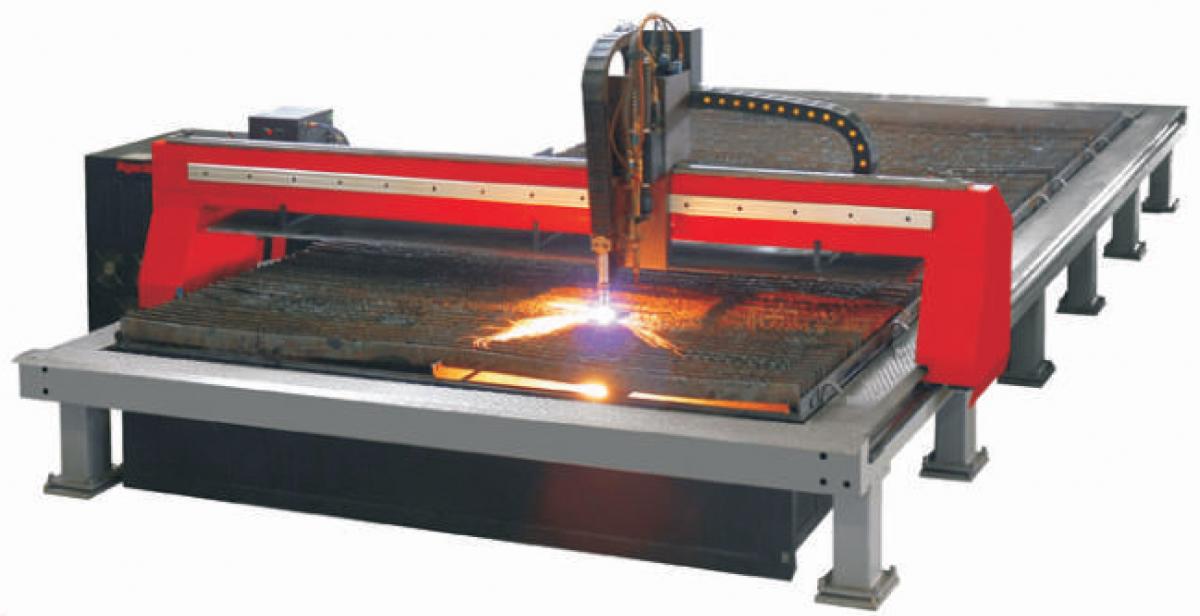

Мы располагаем широким ассортиментом оборудования для различных целей – резки металла и дерева. Ленточнопильные станки наших поставщиков отличаются высоким классом надежности и стабильной работой в течение всего эксплуатационного срока. Установка плазменной резки для металла - это эффективный вариант для крупных производственных компаний. Время обработки сокращается почти в три раза, показатели точности возрастают. С помощью установки плазменной резки повышается коэффициент производительности.
