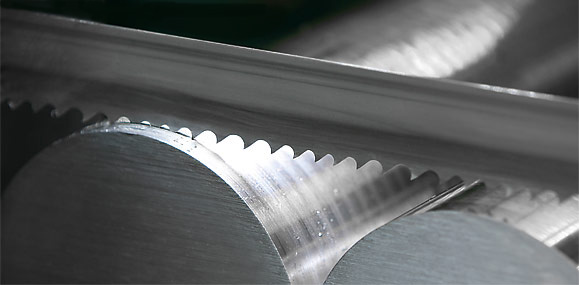

Пильное полотно является режущим инструментом ленточнопильного станка, от которого напрямую зависит точность и качество распила. Поэтому такой вопрос: «Как правильно подобрать пильное полотно?» сегодня является очень актуальным.
Пожалуй, ключевую роль при выборе пильного полотна играет такой параметр, как шаг зуба ленточный пилы. Определяется этот шаг как количество зубьев на один дюйм и обозначается tрi (teeth per inch – зубьев на дюйм). При этом необходимо отметить, что шаг зубьев пилы может быть постоянным или переменным.
Постоянный шаг пилы представляет собой ряд одинаковых по размеру зубьев, которые равноудалены друг от друга. Ленточные пилы с таким шагом необходимо использовать при резке заготовок, имеющих сплошное сечение.
Переменный шаг пилы характеризуется чередованием больших и маленьких зубьев, при котором на длину ленточного полотна в два дюйма приходится один дюйм с одним шагом, а второй – с другим. Такой шаг зуба позволяет добиться более широкого рабочего диапазона в отличие от постоянного шага, а также снижает шум и вибрацию. Именно поэтому ленточное полотно с таким шагом зуба чаще всего используется для резки профильных материалов и блоков заготовок.
Выбирая шаг зуба пильного полотна, необходимо также учитывать материал и профиль обрабатываемой заготовки. К примеру, для распиловки тонкостенных заготовок (трубы, листовой прокат и т.п.) рекомендуется использовать ленточное полотно с мелким шагом зуба, так как существует угроза сломать либо повредить зуб.
Крупные заготовки сплошного сечения рекомендуется резать ленточными пилами с крупным шагом зуба, ведь чем меньше количество зубьев, тем больше режущая способность инструмента. Это можно объяснить тем, что режущая сила отдельного зуба возрастает при распределении подачи на меньшее число зубьев.
Также пильное полотно с крупным шагом используется при распиловке мягких материалов (бронза, алюминий). Ведь крупный шаг зуба не позволит стружке собираться и застревать между зубьями, что может привести к снижению качества обработки или вовсе повредить ленточное полотно.
А для того чтобы Вам было проще сориентироваться в выборе пильного полотна, мы предлагаем воспользоваться нашими рекомендациями, которые расположены ниже в таблице.
Подбор шага зуба ленточнопильного полотна для цельных заготовок
| Углеродистые и биметрические ленточные пилы | Ленточные пилы с напайками | ||||
| Постоянный шаг зуба | Переменный шаг зуба | Переменный шаг зуба | |||
| Сечение, мм | Шаг зуба | Сечение, мм | Шаг зуба | Сечение, мм | Шаг зуба |
| до 1 | 18 | до 25 | 10/14 | 50-120 | 3/4 |
| до 10 | 14 | 15-40 | 8/12 | 100-250 | 2/3 |
| 10-30 | 10 | 25-50 | 6/10 | 150-400 | 1,5/2 |
| 30-50 | 8 | 35-70 | 5/8 | 350-600 | 1,1/1,6 |
| 50-80 | 6 | 40-90 | 5/6 | 500 и более | 0,85/1,15 |
| 80-120 | 4 | 50-120 | 4/6 | ||
| 120-200 | 3 | 80-180 | 3/4 | ||
| 200-400 | 2 | 130-350 | 2/3 | ||
| 400-700 | 1,25 | 150-450 | 1,5/2 | ||
| 700 и более | 0,75 | 200-600 | 1,1/1,6 | ||
Подбор шага зуба ленточного полотна для резки труб и профиля
| Толщина стенки, мм | Наружный диаметр, мм | |||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 500 | |
| 2 | 14 |
10/14 | 10/14 | 10/14 | 10/14 | 8/12 | 8/12 | 8/12 | 8/12 | 5/8 |
| 3 | 14 | 10/14 | 10/14 | 8/12 | 8/12 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 |
| 4 | 10/14 | 10/14 | 8/12 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 5/8 | 4/6S |
| 5 | 10/14 | 10/14 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 4/6S | 4/6S | 4/6S |
| 6 | 10/14 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 5/8 | 4/6S | 4/6S | 4/6S |
| 8 | 10/14 | 8/12 | 8/12 | 6/10 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 |
| 10 | 8/12 | 6/10 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 4/6 | 4/5 | |
| 12 | 8/12 | 6/10 | 4/6 | 4/6 | 4/6 | 4/6 | 4/6 | 4/6/ | 4/5 | |
| 15 | 8/12 | 6/10 | 4/6 | 4/6 | 4/6 | 4/6 | 4/5 | 4/5 | 4/5 | |
| 20 | 4/6 | 4/6 | 4/6 | 4/6 | 4/6 | 4/5 | 4/5 | 3/4 | ||
| 30 | 4/6 | 4/5 | 4/5 | 4/5 | 4/5 | 4/5 | 2/3 | |||
| 50 | 4/5 | 3/4 | 2/3 | 2/3 | ||||||
| 80 | 3/4 | 2/3 | 2/3 | |||||||
| более 100 | 2/3 | 1.5/2 | ||||||||
