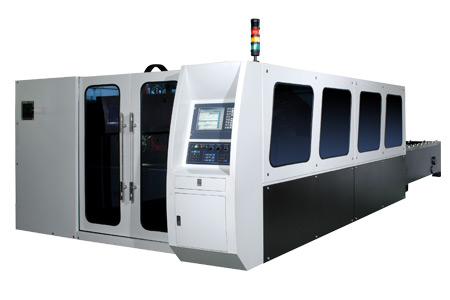

Установка лазерной резки листа 3015

Установка лазерной резки

Цена: по запросу

Наличие: уточняйте

Доставка: самовывоз



Общее описание установки лазерной резки листа 3015

  • Подвижной портал, летящая оптическая дорожка, усовершенствованная технология, высокая скорость и высокая точность, жесткость структуры и надежность в эксплуатации.
  • Основная станина состоит из устойчивой консольной системы, передача традиционно происходит через муфту ходового винта, такая передача отличается надежностью и высокой точностью.
  • На станке устанавливаются шариковинтовые пары высокой точности, надежные пневматические и высококачественные оптические компоненты.
  • Лазерный резак имеет высокую скорость, высокую точность и высокую степень надежности. Удобная система слежения за высотой резака и система предотвращения столкновений исключают возможность поломки головки при ударе о металлический лист либо деталь станка.
  • Лазерный резак выдерживает давление в 2МПа.
  • Установленные на рабочем столе зажимы помогают неподвижно удерживать заготовку и обеспечивать высокую точность резки.
  • Движущийся рабочий стол, управляемый системой ЧПУ.
  • Световодная система станка состоит из закрытой оптической дорожки, базы линз, которые легко заменяются, что, в свою очередь, обеспечивает чистоту линз на протяжении всего срока службы.
  • Движущиеся детали максимально защищены от пыли для более длительного срока службы.
  • Линзы 5 “ и 7.5” можно быстро поменять, что позволяет обеспечить высокое качество резки толстолистового и тонколистового металла.

Система управления:

  • Надежная и мощная система ЧПУ PA8000NT (Германия)
  • Интеллектуальная система ЧПУ с широкой областью применения обеспечивает выполнение практически всех видов раскроя листа, последовательность обработки, высокую скорость и точность
  • Функция отслеживания резки и предварительный просмотр
  • Автоматическая компенсация погрешности
  • Система защиты данных при отключении или перепадах питания

Програмное обеспечение:

  • Программное обеспечение FASTCAM (Австралия)
  • Прямая связь между компьютером и интерфейсом RS-232 ЧПУ
  • Удобное управление и программирование раскроя листа

Оптика:

  • Оптические компоненты II-VI (США) обеспечивают стабильность и точность оптических дорожек
  • Система охлаждения лазера
  • Система удаления пыли и копоти (опция)

Технические характеристики:

Границы резки (длина x ширина) 3000мм x 1500мм
Точность позиционирования по осям X / Y / Z ±0.03мм/1000 мм
Повторяемость позиционирования по осям X / Y / Z ±0.02мм
Скорость позиционирования 50м/мин
Макс. скорость резки 10м/мин
Ширина желобков канавок 0.15 - 0.3мм
Шероховатость Ra 3.2 / 12.5um
Мин.устанавливаемое перемещение 0.001мм
Макс. нагрузка на стол 800кг
Структура станка Балочная структура с подвижным порталом
Питание: 3-фазы,380V/50Hz+N+ PE, 40кВА
Тип охлаждения  вода
Фокусная линза  5”
Габариты 12х3.5х2м



Лазерный генератор 3000Вт обеспечивает резку листа толщиной до 8мм (нержавеющая сталь)/ 16мм (черная сталь).

Длина волны 10.6µм
Номинальная выходная мощность лазера 3000Вт
Макс. выходная мощность лазера  3100Вт
Стабильность мощности ±1%
Диапазон регулировки непрерывного лазера  100Вт…..макс
Режим лазера ТЕМ 00-01
Регулируемый диапазон частоты повторения импульсов 0….999Гц
Регулируемый диапазон длительности импульса 100 µs-CW(незатухающая волна)
Габариты установки 2640х1160х1830мм
Вес 1600кг
Температура окружающей среды 12-30°С
Влажность воздуха ≤75%
Внешний интерфейс управления рабочим состоянием сигнал цифровой коммутации
Внешний сигнал управления выходной мощности 0…10В аналоговый сигнал
